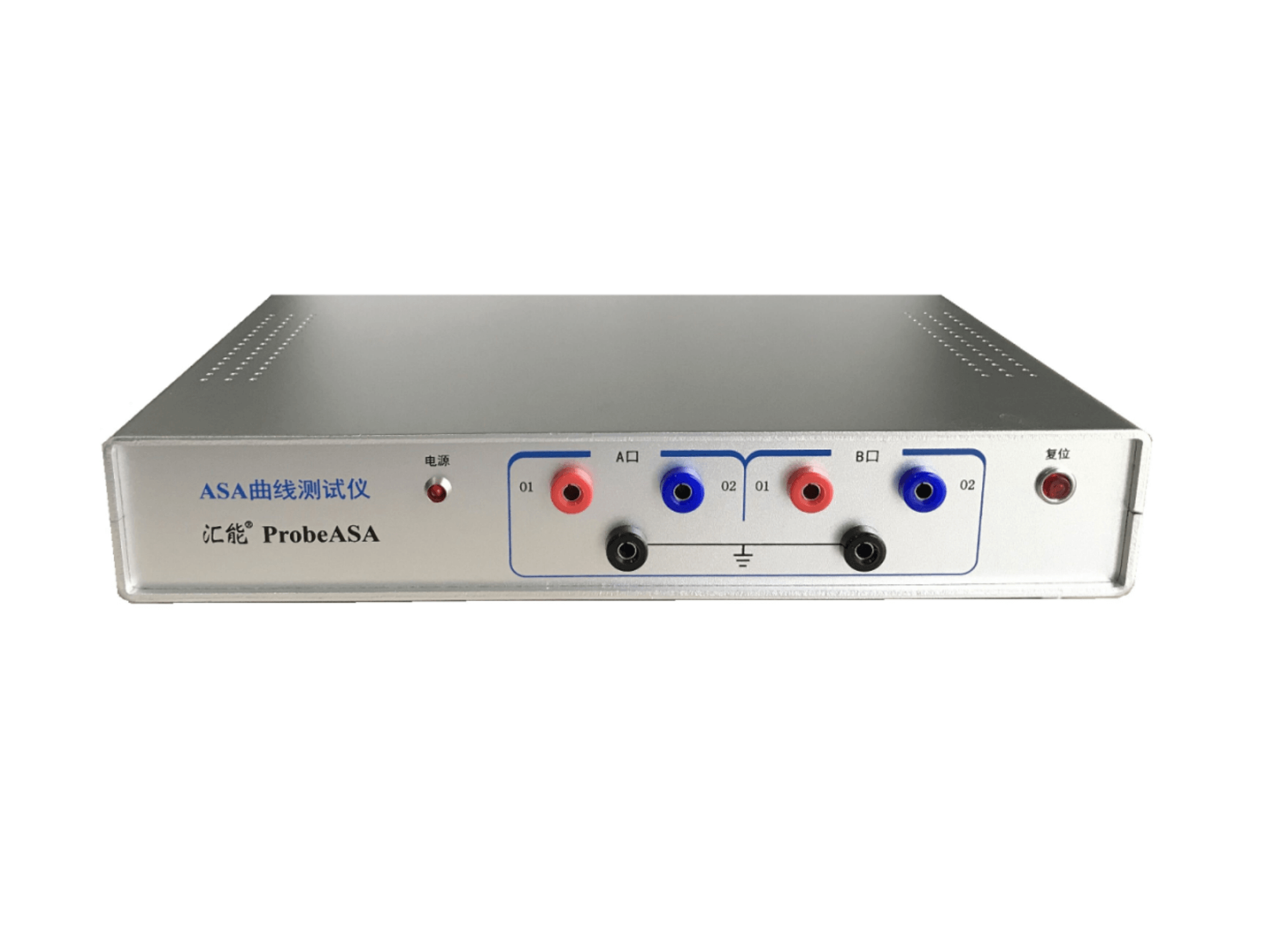

ASA（VI）曲线测试仪 汇能小精灵ProbeASA4

概要：

小精灵ProbeASA4配合专用测试软件、与电脑一起组成一套完整的电路板故障检测系统；不仅是一款功能强大的ASA（VI）曲线测试仪，一块全自动电容表、一台“短路追踪”测试仪、一个三端器件功能测试仪,还支持电路板在线结点电压建库测试，能够检测并存储±60V以内的管脚对地电压以及20KHZ以下的波形，进一步加强了故障检测能力。

小精灵采用的iASA——改进的ASA曲线测试技术和单点4窗曲线技术，能够检测出许多常规ASA曲线难以发现的故障。（这两项技术已经申请了国家发明、实用新型专利。）

iASA曲线测试是一种不加电测试技术，但是对于半导体器件来说，某些故障只有在加电时才会呈现出来。小精灵4的结点电压测试配合iASA曲线测试，能够检测出几乎所有的电路板硬件故障。（此技术已经申请了国家发明专利。）

除了强大的测试功能外，小精灵4还是一套强大的设备维修资料管理软件，可以导入PDF、DOC、JPG、MP4等多种格式的文档文件，按照关联的电路板分组管理，基本一键查阅，彻底解决设备维修资料散、乱、杂，难以查找的问题。

在功能设置方面，小精灵4主要由“直接测试”和“电路板图像建库”组成。

a. 直接测试功能

这种功能下，小精灵4实现ASA/ iASA曲线测试、“短路追踪”、全自动电容值测试和三端器件测试；

b. 图像建库测试功能

这种功能下，小精灵4是一套完整的电路板特征数据采集系统：从无故障电路板上测试到的所有器件的iASA特征曲线（单窗、4窗曲线均可）以及电压值都存入电脑，日后任何时候都可以作为与故障板进行对照测试的参考标准，如同总是有好板在手；另外，还能把用其它测试仪器测试的数据（例如阻值，容值等）以及用户的测试笔记以文字、图像等形式，与电路板关联在一起，存入电脑，为自己日后、或他人检测电路板提供极大的方便。

使用图像建库还有一个非常大的好处是，在测试系统的支持下，初学者可以很方便地借鉴前人、高手对具体电路板的维修经验，大大缩短了对新入职者的培训时间，对缺乏熟练维修人员、维修工程师的维修公司、维修单位有很大实际价值。

1. 先进的测试技术

a. iASA曲线测试（发明专利号ZL 2017 1 0278675.6）

iASA技术克服常规ASA曲线在零电压点附近的盲区，进一步提高故障检出率。见下面测试实例：

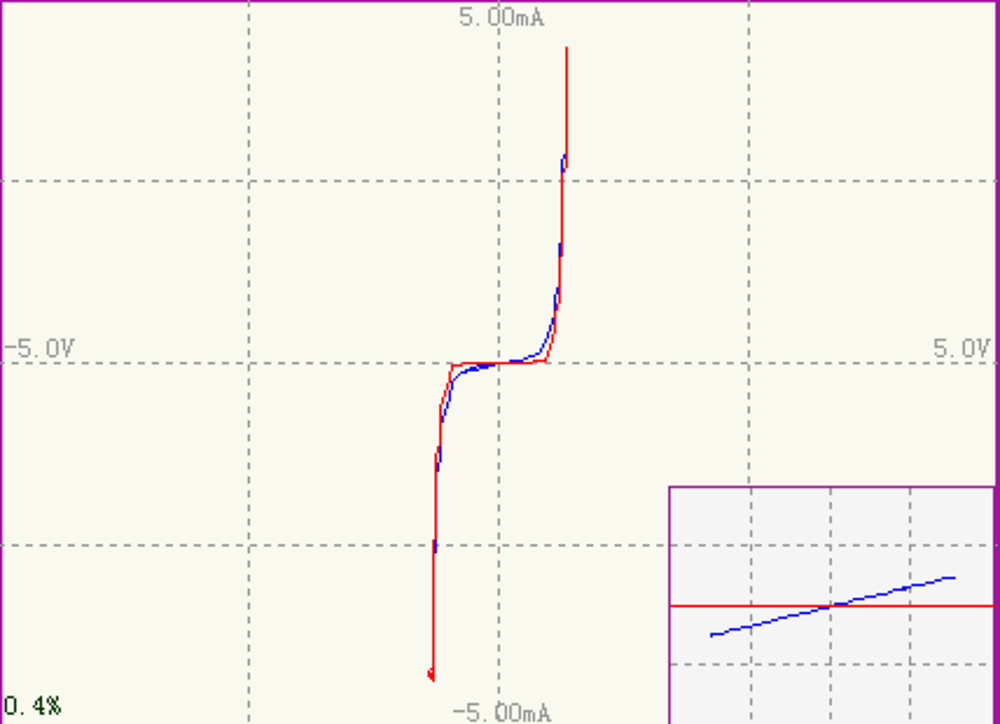

常规的ASA（VI）曲线就是图中的大曲线。常规曲线能够更好地反映PN结（IC管脚、半导体元件）的导通截止故障，所以测试IC效果较好； iASA增加了小信号曲（图中右下角曲线），主要反映PN结没有导通时的曲线特征。

上例中是有一个3K对地电阻断掉了，大曲线误差很小，很难看出问题；小曲线误差很明显，很容易确认故障。

如果你碰到过用常规ASA曲线测试仪没有测出来，用万用表的电阻档反而发现的故障，多数属于这种情况。

b．单点4窗曲线（申请专利号: 202030635706.1）

无论使用什么测试工具，参数选择不当，就会测不准。例如，用万用表的高阻档测试小电阻。小电阻就是高阻挡的测试盲区。

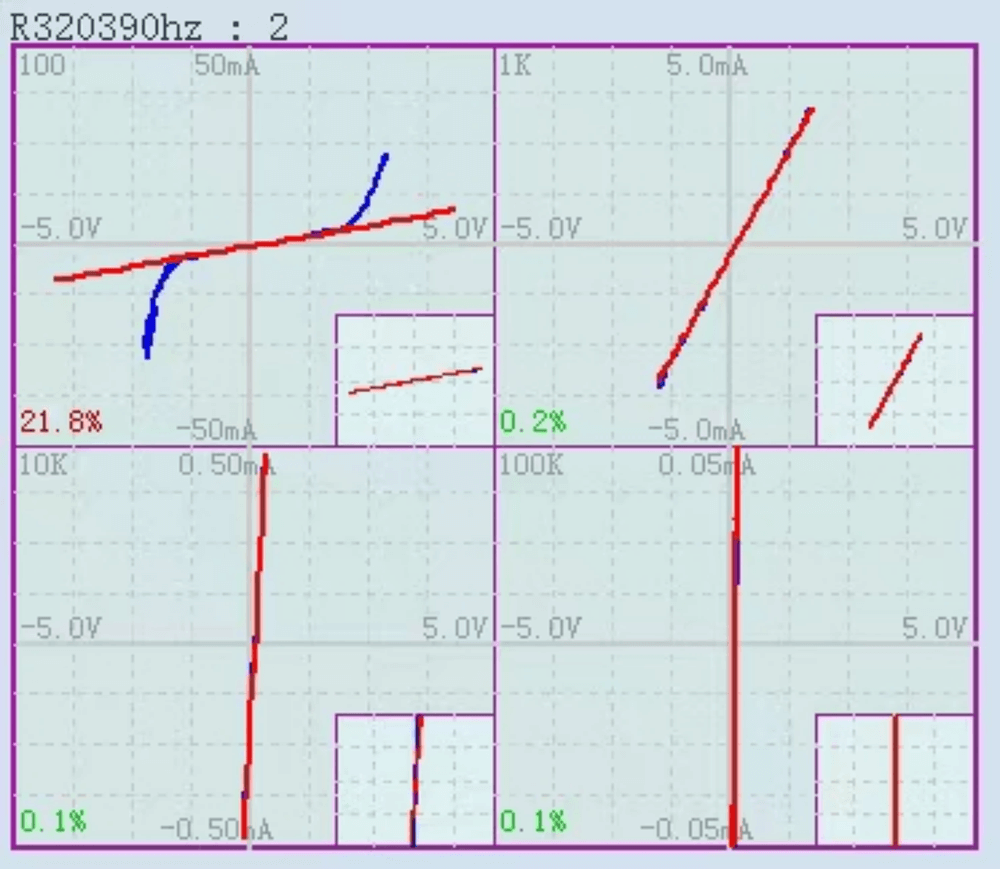

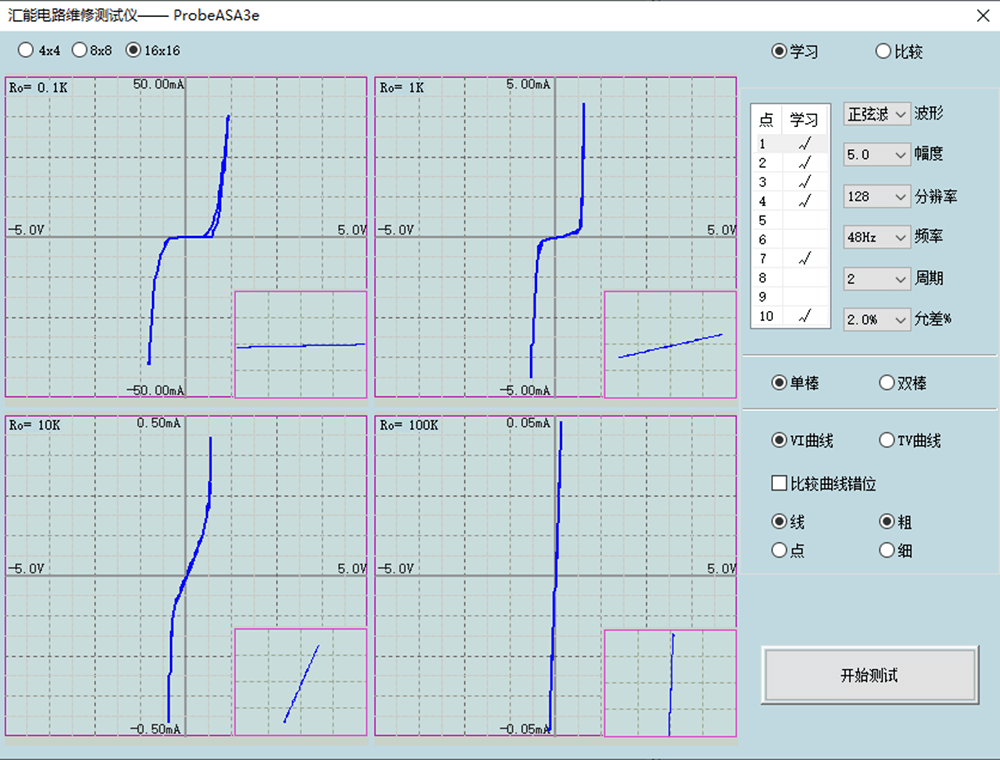

对曲线灵敏度影响最大的参数，是测试信号的输出电阻。单点4窗曲线分别是在4个不同的输出电阻下测到的4条曲线。例如下图中的小精灵用户分享的故障在0.1k阻抗时最明显：

这个故障如果用单窗曲线，并且选择较大输出电阻的话，很容易漏测。

2. 电路板图像建库测试

2.1 iASA曲线建库测试

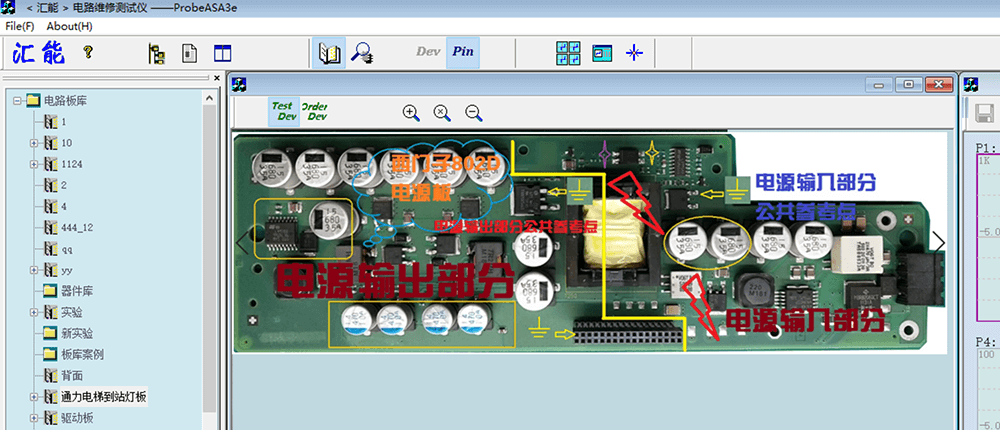

在测试软件的控制下，可以把电路板的照片（图像）文件导入测试系统，直接在电路板照片上为每个元器件定义测试入口，鼠标点击照片图像上的元器件即可调用对该元器件的测试，所见所得，方便易用；还可以通过键盘输入文字、屏幕截图、插入图片文件的办法，把用其它测试仪表测试的数据（例如阻值，容值等）以及用户的测试笔记以文字、图像等形式，与测试到的器件管脚iASA曲线（或者电压值）一起，存入电路板文件，任何时候都可以打开查阅，为自己日后、或他人检测电路板提供极大的方便。

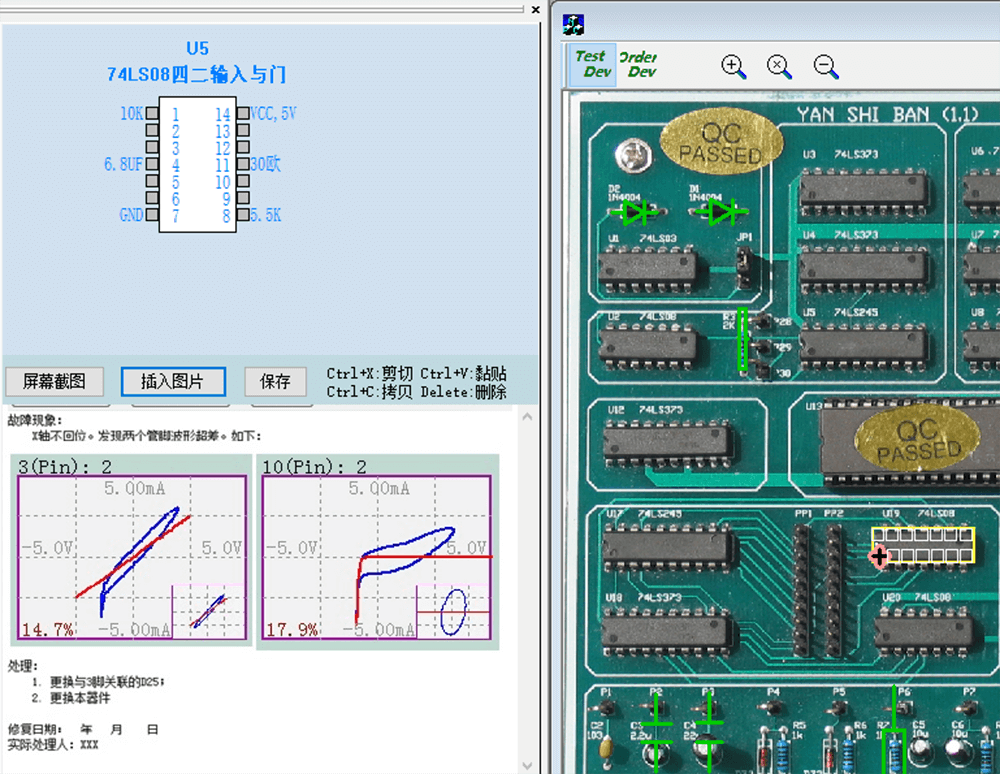

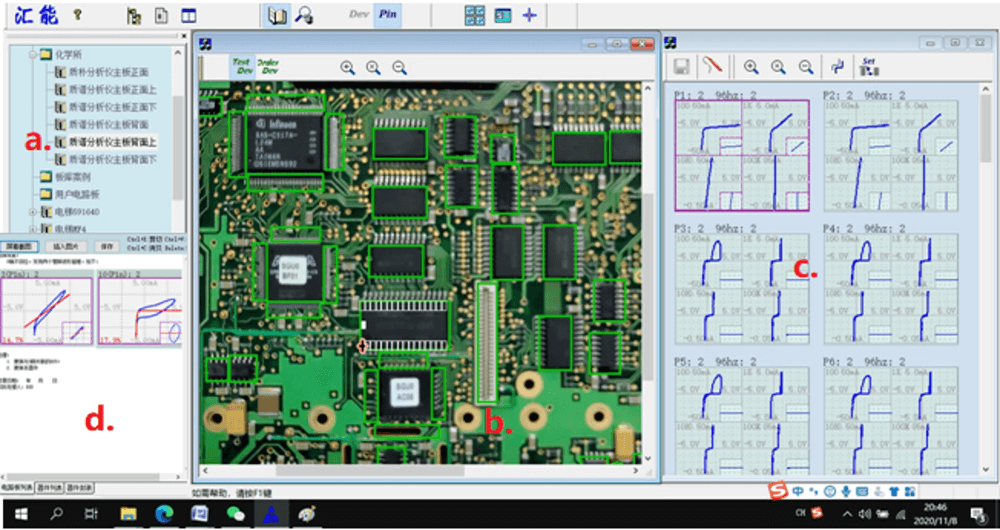

a. 电路板文件列表窗口；b.板图像窗口；c.器件管脚曲线窗口；d.测试导航信息窗口

在电路板文件列表窗口点击电路板文件，它的图像（照片）就出现在板图像窗口；鼠标点击图像上某个器件，它的管脚曲线就出现在曲线窗口；

另外，用户为该器件输入的文字及图像信息，显示在导航信息窗口，还可以把用万用表测试到的管脚阻值、容值等标注引脚上，见下图所示：

也允许在电路板图像上进行各种标注，以方便后来测试。

2.2 节点电压建库测试

通过电压测试功能，实现对电路板上元器件管脚电压的学习、比较测试。操作过程与测试iASA曲线几乎完全一样，仅仅是测试的内容不同。

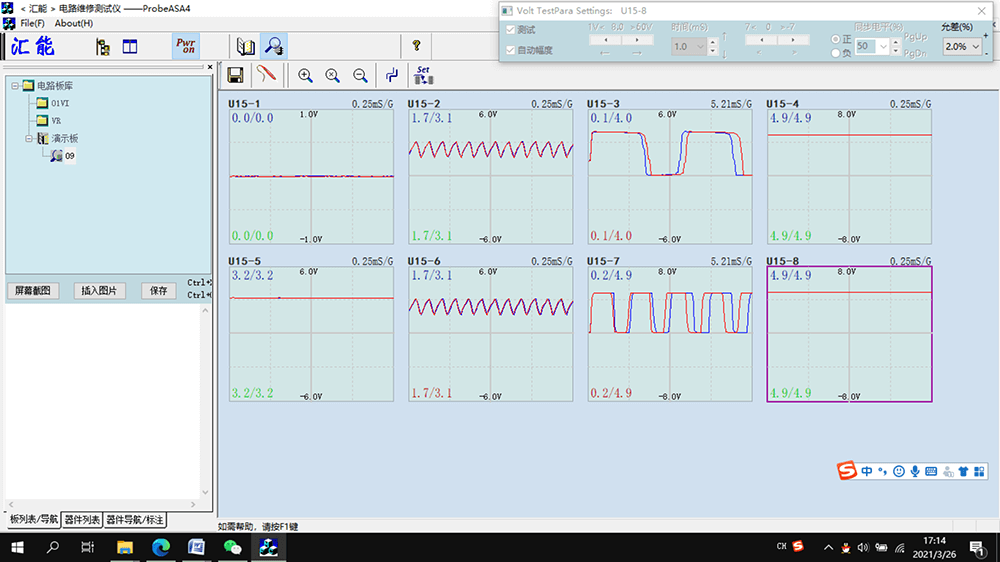

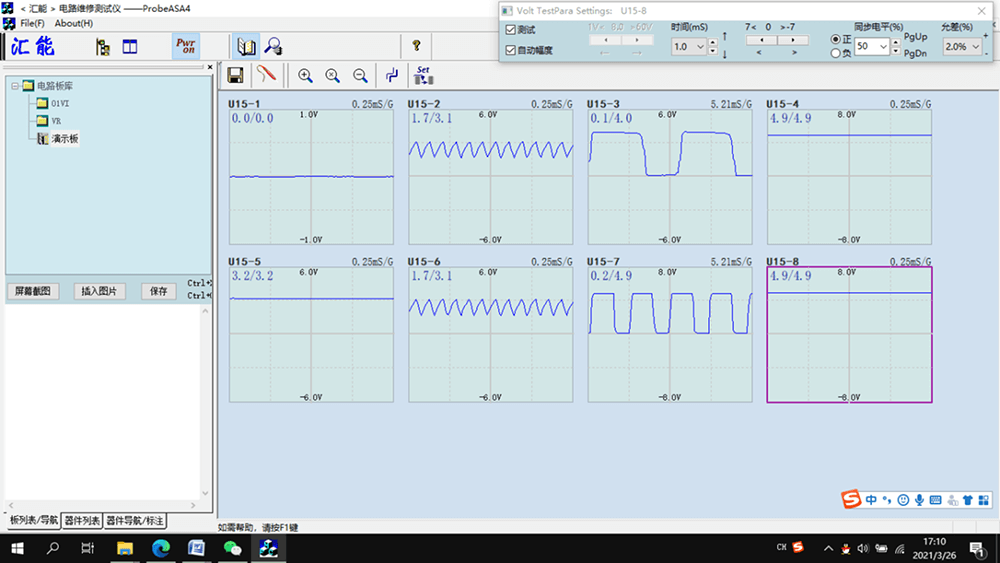

IC管脚电压采集效果图

IC管脚电压对比测试效果图

3. 直接测试

直接测试操作简单，开机后直接进入测试，一般用于来不及建库、或者没有建库价值的电路板；直接测试容易上手，初学者可从直接测试入手开始学习使用ASA曲线仪。

直接测试包括两个窗口：单点4窗曲线窗口、单点单窗曲线窗口。

a. 单点4窗曲线（申请专利号: 202030635706.1）

该窗口除了测试4窗iASA曲线以外，还具有以下特色：

a) 只用一根探棒，即可实现“双棒比较测试”，操作大为方便；b) 可以存储多达十条曲线；c) 快捷键支持大部分常用操作。b. 单点单窗曲线窗口

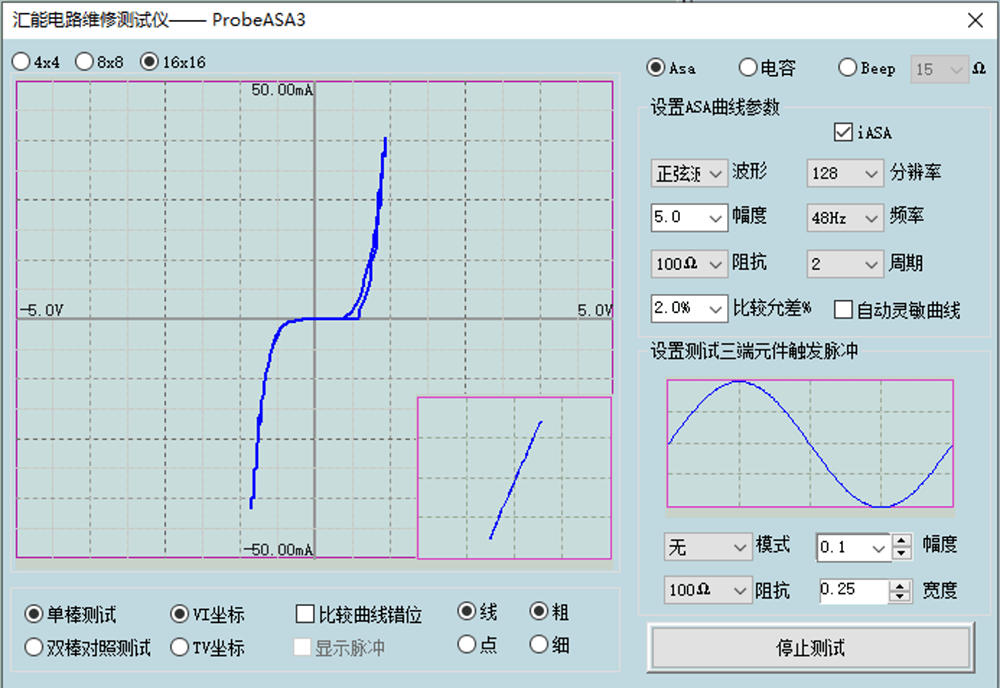

在单窗曲线窗口中，可选择测试：常规ASA曲线、iASA曲线、电容量、Beep以及三端器件。在测试ASA曲线时，也能用单棒实现对照测试（暂存一条曲线）。

a) iASA选项

选择测试或不测试小曲线。选择不测试将只测试常规ASA曲线，测试速度快。便于和同类产品作对比；

b) 全自动电容值测试表

可在线、离线测试；不用换挡、无须任何设置，如同全自动电容表；

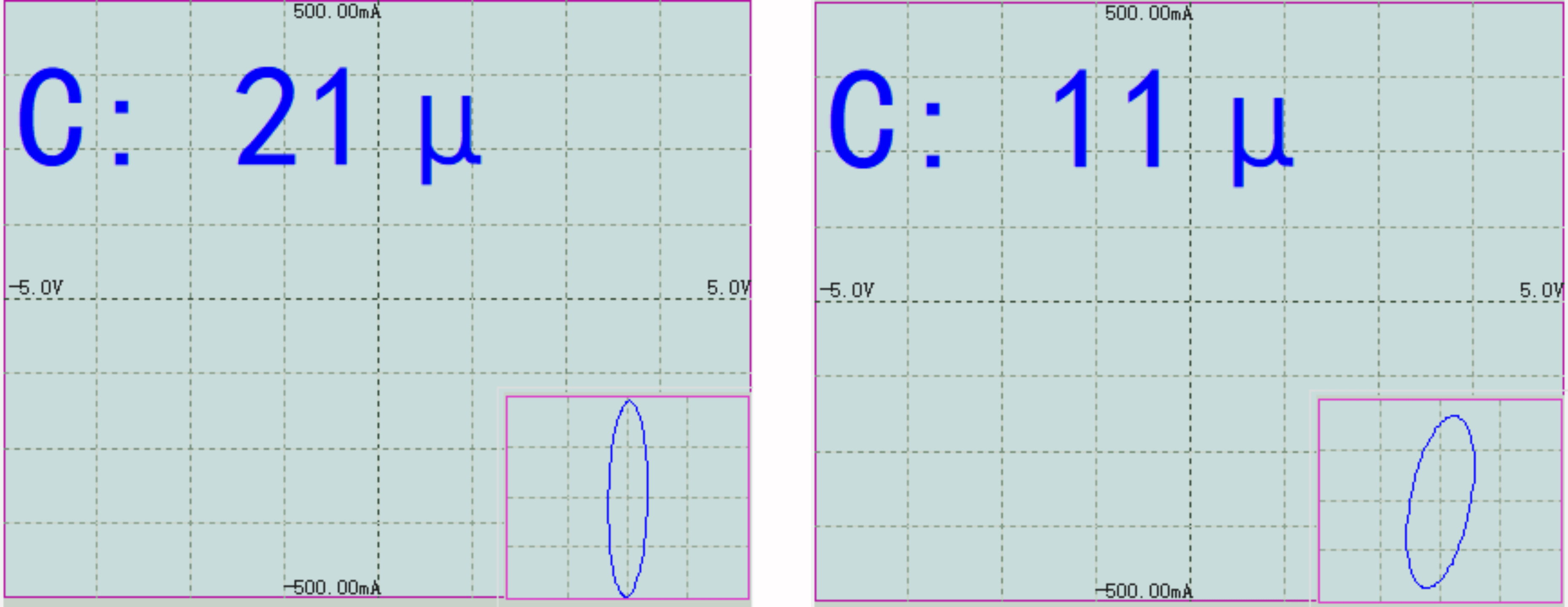

不仅显示电容值，还给出电容的小信号曲线。我们知道，好电容的曲线是一个正椭圆，所以，当测试电路板上的电容时，如果曲线是一个正椭圆，说明外电路没有影响测试，测到的电容值是准确的。如下左图所示；如果不是正椭圆，有可能是测试受到关联元器件的影响，测到的电容值不准。如下右图所示：

c) 短路追踪测试（Beep）

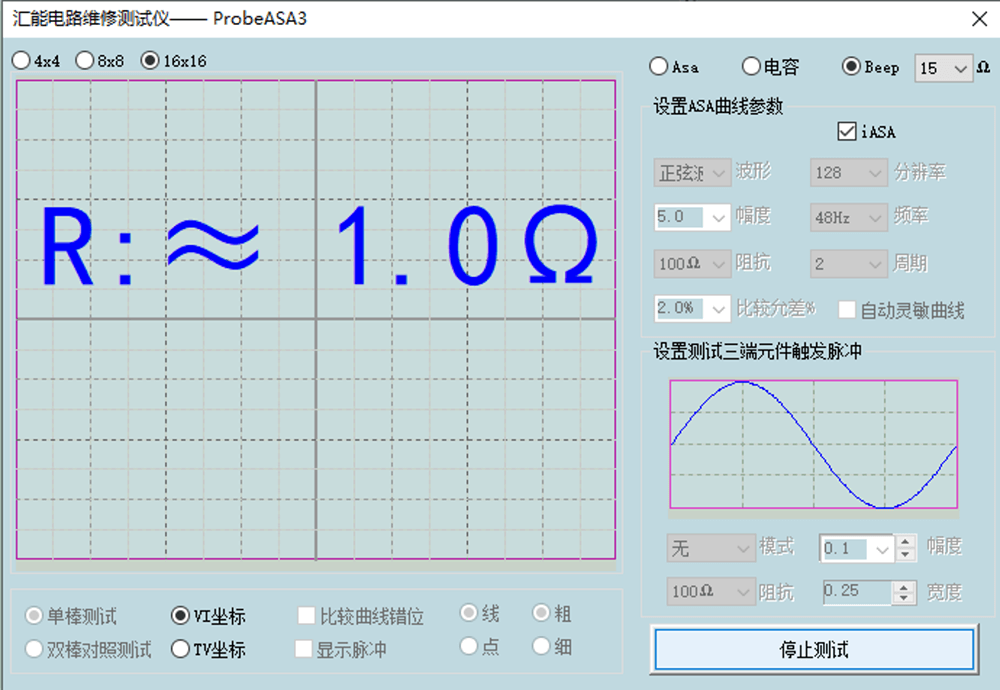

同万用表的Beep档，主要用于维修中的“短路追踪跑线路”功能。响应速度超快，，有以下特点：

Beep阈值在1-20欧姆以内可设置。当实测电阻小于阈值电阻时，发出蜂鸣声；被测电阻小于100欧姆时，提示实际阻值大小；声音文件（蜂鸣音）用户可自行更换。

d) 测试三端器件

任何有三个管脚，其中一个管脚可以控制另外两个管脚之间截止、导通的器件，都属于三端器件。例如晶体管、可控硅、IGBT；可以等效成三端器件的四端器件，如光耦，继电器；还包括7805、7905类三端稳压器。

a. 触发脉冲

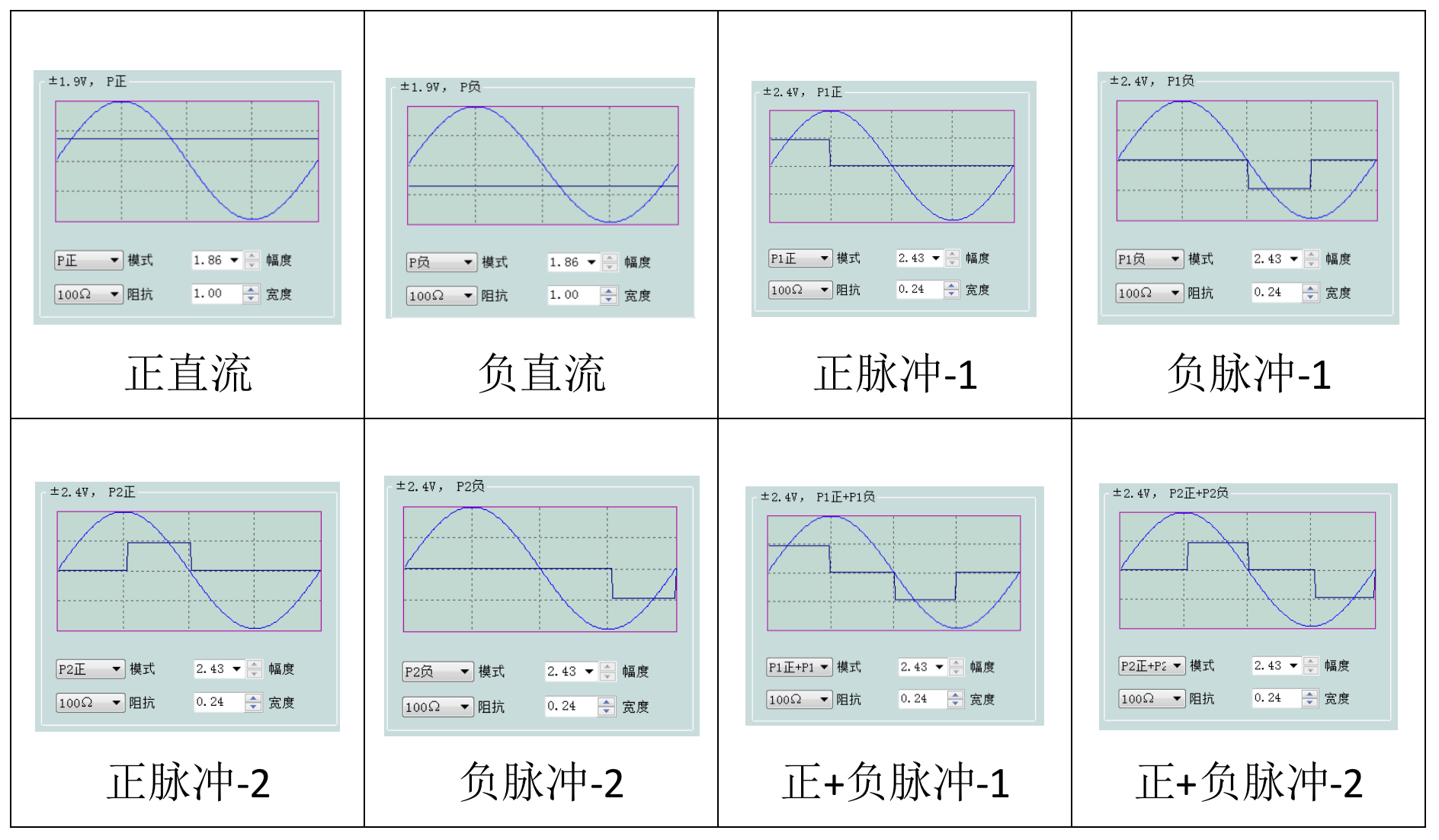

为满足测试不同三端器件的要求，提供8种不同类型的触发脉冲。脉冲的幅度、宽度用户可设：

b. 两种曲线坐标（测试一个可控硅为例）

1） VI坐标

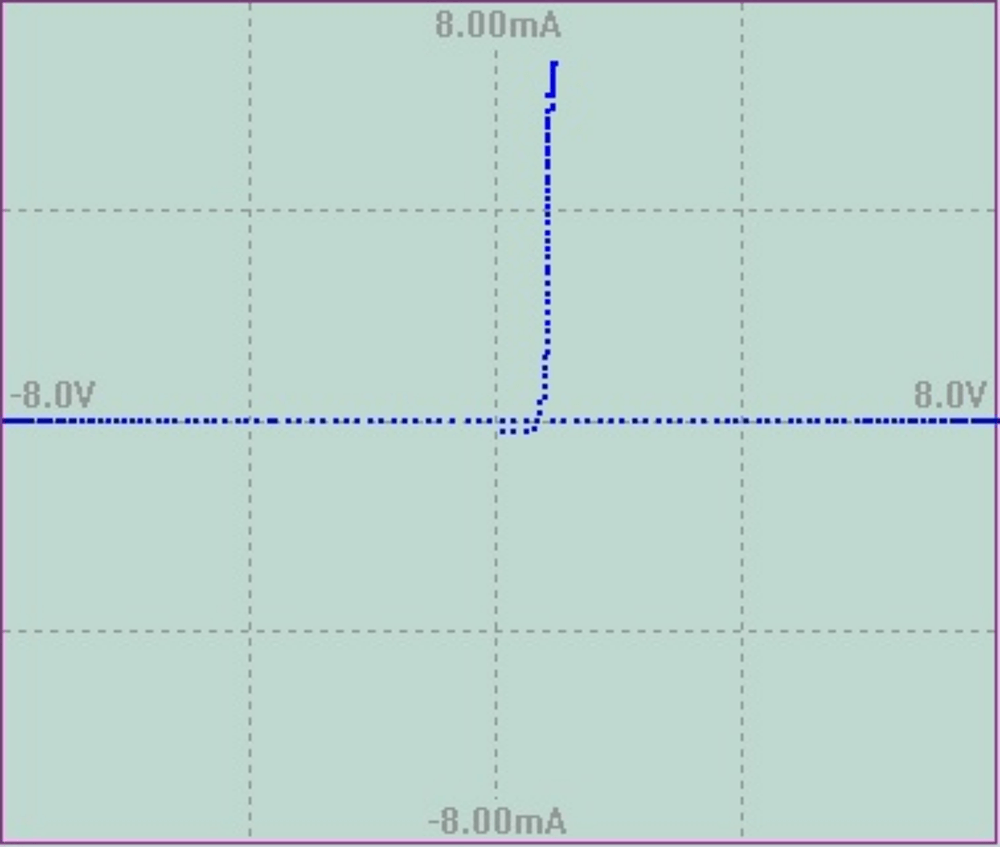

横线是否水平反映截止阻抗是否足够大、竖线是否足够垂直反映了导通阻抗是否足够小、竖线与纵轴的间距就是导通电压的大小。

2） VT坐标

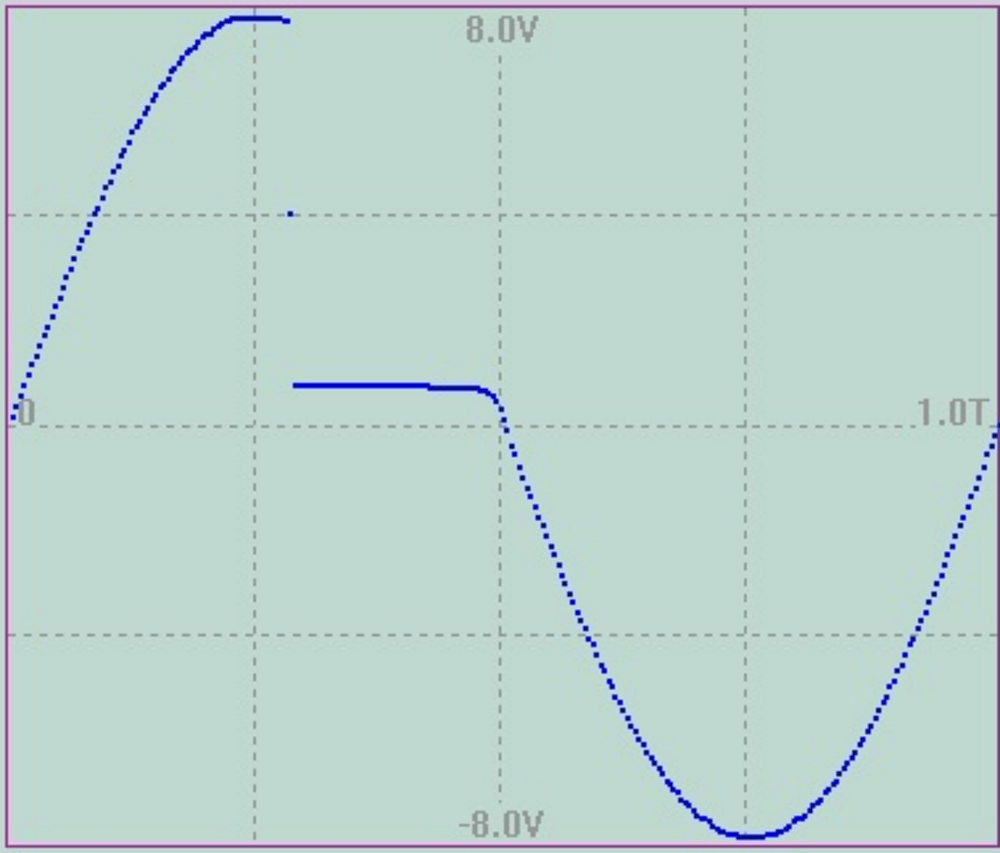

触发脉冲未出现时，处于截止状态，近似于开路，所以测试信号保持无变化；当触发脉冲一出现，器件导通，近似于短路，但有一个导通电压。曲线水平部分的高度，就是导通电压的大小。步进或步减脉冲的宽度，可以看到导通点随着移动。当“测试信号”扫过“零点”（即T/2处），器件又迅速“截止”，测试信号重新恢复原样。

4. 设备文档资料管理

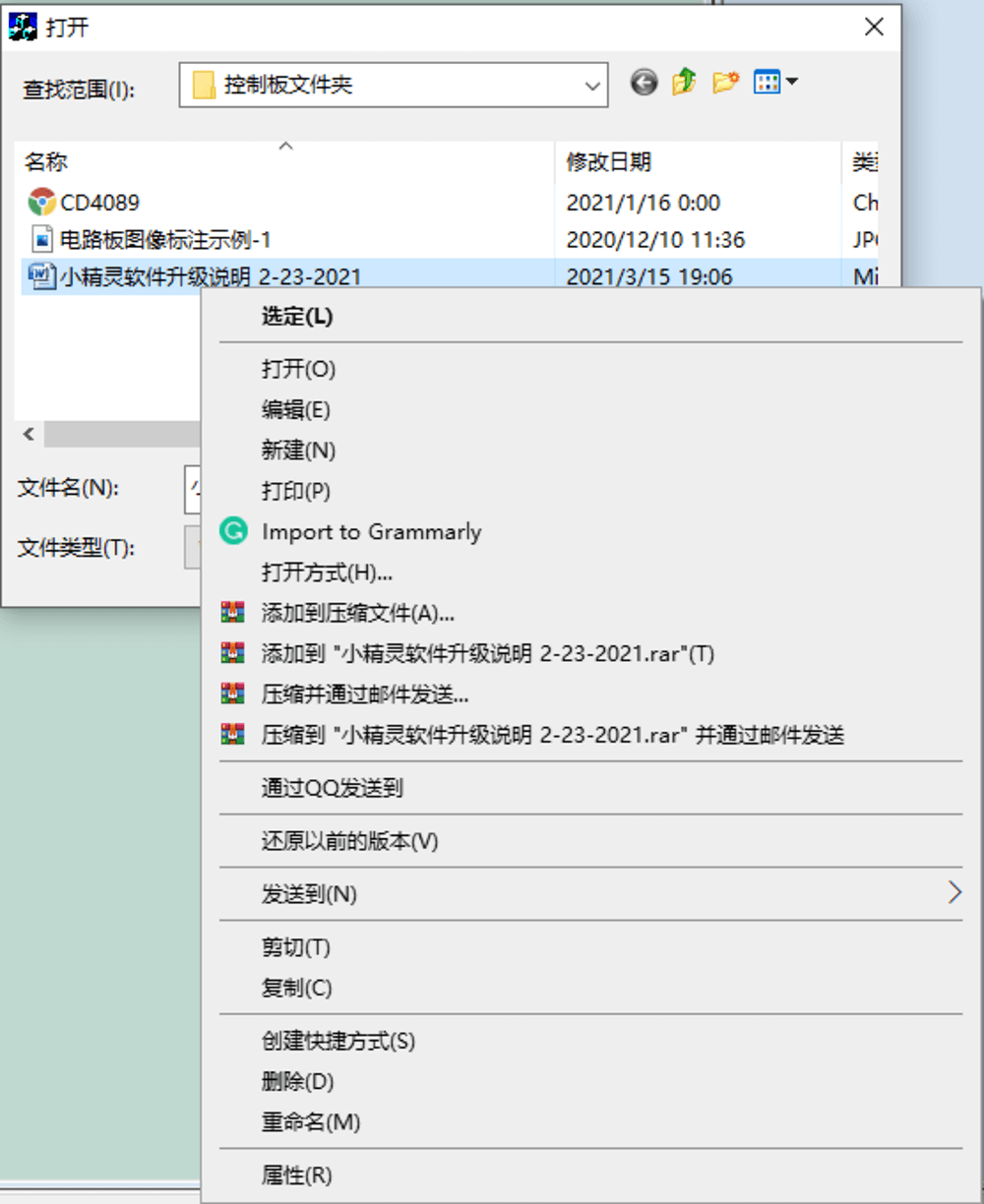

文档文件指各种服务于电路板维修的文件，例如，元器件规格说明、开机过程视频、可编程器件烧写文件等等，较常用的是后缀为 .pdf, .doc, .hex, .bin, .jpeg, .zip, .mp3, .mp4等文件。通过文档文件管理功能，可以把与设备及电路板相关的所有文档文件一个一个导入到电路板所在文件夹中，日后可一键打开文档文件列表，浏览查看。
